14-2/2   الزجاج المسلح :

هو الزجاج الذي تغمر فيه شبكة سلكية معدنية اثناء مرحلة تشكيل الزجاج المنصهر خلال تصلبه ويعتبر احد انواع الزجاج الأمين لكونه يوفر حماية مناسبة من انتشار الحريق من احد طرفيه الى الطرف الآخر وكذلك من التشظي . ينتج الزجاج المسلح بنوعين حسب مظهره الأول المسلح العادي والثاني المسلح المنقوش .

14-2/2/1   المظهر العام :

أ- الشبكة السلكية المعدنية :

تصنع من اسلاك من الفولاذ الكربوني العادي بقطر لا يقل عن (0.4 ملم) او من الفولاذ الخاص بقطر لا يقل عن ( 0.3 ملم ) وتكون مغمورة كلياً في لوح الزجاج بعمق لا يقل عن ( 1 ملم ) عن السطح ولا تكون مكشوفة في السطح في اي موضع كان على اللوح .

ب- الاسلاك المكسورة في الشبكة :

يجب ان لا تحتوي الشبكة السلكية المعدنية على أكثر من ( 3 اسلاك ) مكسورة لكل ( 1 م² ) من نوع الزجاج المسلح .

14-2/2/2    المواصفات :

تطابق خواص الزجاج المسلح المتطلبات الواردة في المواصفة القياسية العراقية رقم ( 1608) وكما مبين ادناه :

أ- التقوس : لا يزيد عن ( 1 % ) في الزجاج المسلح المنقوش .

ب- الشوائب : لا يسمح بوجود الشوائب التي تؤثر على استعمال الزجاج .

ج- الشقوق : لا يسمح بوجود الشقوق الممكن رؤيتها بالعين المجردة .

د - التثلم : عدم وجود تتلم يزيد عرضه او طوله عن سمك لوح الزجاج .

هـ - التفاوت في الابعاد : يسمح بتفاوت مقداره ( 9 ) بالنسبة للسمك و( ± 2 ملم ) للطول والعرض

و - مقاومة اللهب :

يجب ان يجتاز لوح الزجاج المسلح العادي او المنقوش فحص مقاومة اللهب عند اجراءه وفق طريقة الفحص الواردة في المواصفة القياسية العراقية رقم (1608 ) .

14-2/2/3   النماذج :

أ - تفحص النماذج لكل دفعة على انفراد لبيان مدى مطابقتها لمتطلبات هذه المواصفات يعتمد عدد النماذج الواجب اختيارها للفحص على حجم الدفعة ويتم اخذها حسب الجدول رقم (14-6) وتؤخذ هذه النماذج عشوائيا من الدفعة.

جـ- لضمان اخذ النماذج عشوائيا من الدفعة يتبع الاسلوب التالي :-

يرقم عدد الالواح الزجاجية بدءا بأي لوح في الدفعة مع اعطاء الرقم 1 ويستمر بالعدد 2 ، 3 .... الخ ، الى حد العدد س والذي يكون العدد الصحيح الناتج من قسمة م / ح حيث أن م هو عدد الالواح في الدفعة اما ح فهو عدد الالواح الواجب اخذها كنموذج وعلى هذا الاساس تؤخذ كل لوحة زجاجية يكون تسلسلها (س) ومضاعفته من الدفعة لتكون النموذج .

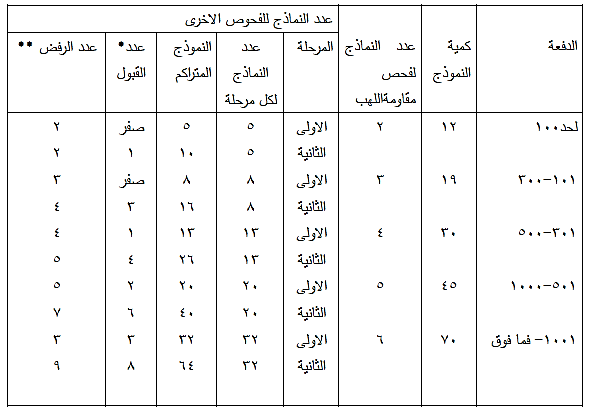

الجدول رقم (14-6)

مقياس اخذ النماذج للزجاج المسلح

* عدد القبول : هو الحد الأدنى للنماذج المعابة .

** عدد الرفض هو الحل الأعلى للنماذج المعابة.

14-2/2/4   الفحوص :

تفحص النماذج وفق طرق الفحص الواردة في المواصفة القياسية العراقية رقم (1608)

14-2/2/5   المطابقة :

تجري فحوص المتطلبات ( عدا فحص مقاومة اللهب ) بمرحلتين ويعتبر اي لوح غير مطابق لأحدى هذه المتطلبات معابا .

أ - المرحلة الأولى : يؤخذ في المرحلة الأولى من الفحص نصف عدد الالواح المتبقية في النموذج بعد فحص المقاومة اللهب ثم تفحص لبيان مطابقتها للمتطلبات المذكورة في هذه المواصفة .

اذا كان عدد المعابات اقل من او مساو لعدد القبول في الجدول (14-6) المقابل للمرحلة الأولى ، فتقبل الدفعة بدون فحص الالواح المتبقية في النموذج في المرحلة الثانية .

اذا كان عدد المعابات أكبر من او مساو الى عدد الرفض المقابل للمرحلة الأولى في الجدول (14-6) ، فترفض الدفعة بدون فحص الألواح المتبقية في المرحلة الثانية .

اذا كان عدد المعابات بين عدد القبول و عدد الرفض بالنسبة للمرحلة الأولى فيتم اجراء الفحص بالانتقال الى المرحلة الثانية .

ب - المرحلة الثانية : فحص الالواح المتبقية في النموذج :

لبيان مدى مطابقتها للمتطلبات كما في المرحلة الأولى يضاف عدد المعابات في المرحلة الثانية الى عدد المعابات في المرحلة الأولى فاذا كان العدد الكلي اقل من او مساو الى عدد القبول المقابل للمرحلة الثانية في الجدول (14-6) فتعتبر الدفعة مطابقة لمتطلبات المواصفة ، اما اذا كان العدد الكلي للمعابات مساويا أو أكبر من عدد الرفض المقابل للمرحلة الثانية في الجدول (14-6) فتعتبر الدفعة مرفوضة .
