الانكسار خلال وسط محدود بسطحين متوازيين

المؤلف:  محمد جواد جادر النعيمي

المصدر:  الضوء الهندسي

الجزء والصفحة:

21-7-2016

6276

الانكسار خلال وسط محدود بسطحين متوازيين

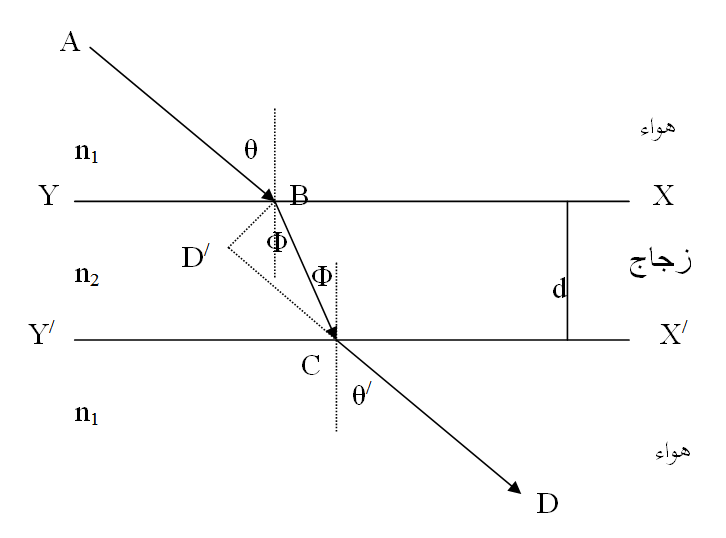

نفرض أن AB شعاع يسقط من الهواء على أحد السطحين المتوازيين لكتلة من الزجاج كما بالشكل.

الشعاع  BC ينكسر بزاوية انكسار Φ  و من قانون سنل نجد أن:

 (1)

و هذا الشعاع يسقط على السطح المستوى الثاني بالزاوية Φ و ينكسر ليخرج إلى الهواء مرة أخرى في الاتجاه CD بزاويةθ^/   و بالتالي فان:

   (2)

من المعادلتين (1)  و (2)   نجد أن

 (3)

من ذلك نستنتج أن الشعاع CD يخرج موازيا لاتجاهه الأصلي AB و يفصله عن اتجاهه الأصلي المسافة  BD^/ التي تعطى من العلاقة الآتية

 (4)

حيث أن d المسافة بين السطحين المتوازيين (السمك).
