مميزة التوصيل بباعث مشترك

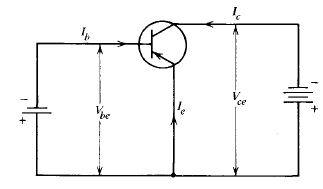

في معظم الدارات الإلكترونية يفضل توصيل الباعث كطرف مشترك بين دارة الدخل ودارة الخرج لما لهذا التوصيل من مميزات كثيرة بالمقارنة بالتوصيل بالقاعدة المشترك ، وأهم هذه المميزات هي إمكانية إستخدام الترانزستور كمكبر للتيار، وزيادة إستقرار تشغيله بالنسبة لتغير جهود التحييز أو درجة الحرارة. ويعرف التوصيل في هذه الحالة والمبين في شكل (1) بالتوصيل ذي الباعث المشترك ويجدر الذكر أن الترانزستور يجب أن يبقى محيزاً في المنطقة النشطة (أي بكون الباعث موجباً بالنسبة للقاعدة والمجمع سالباً النسبة للقاعدة وذلك للترانزستور p-n-p. وعند التوصيل بالباعث المشترك تصبح المتغيرات الأربعة هي تيار القاعدة I_b وجهد القاعدة— باعث I_c (وهي متغيرات دارة الدخل) وتيار المجمع V_ce وجهد المجمع -باعث V_ce (وهي متغيرات
