المقوم القنطري

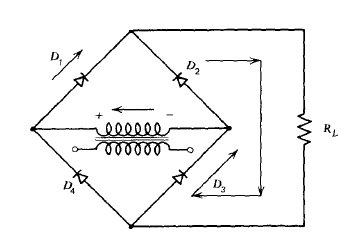

نظراً لتعرض الثنائي في مقوم الموجة الكاملة لجهد عكسي مضاعف، فإنه يفضل في العديد من الدارات إستخدام ما يعرف باسم المقوم القنطري. وهو عبارة عن مقوم للموجة الكاملة مكون من أربع ثنائيات موصلة كالمبين في شكل (1) ويتلخص عمل هذا المقوم في أنه عندما يكون الطرف الأيسر للملف الثانوي للمحول موجب والأيمن سالب يمر التيار عبر الثنائيين D₁، وD₃ ويكون إتجاهه خلال مقاومة التحميل من أعلى إلى أسفل (أنظر شكل 1) فإذا تغير إنجاه التيار في الملف الثانوي للمحول إنقطع مرور التيار خلال الثنائيين D₃، D₁ ، ويبدأ في المرور خلال لثنائيين وD₄ ، D₂ مع بقاء إتجاهه في مقاومة التحميل في نفس الإتجاه الأول.
