الأعمال الترابية : Earth Works ( المواصفات العامة للطرق والجسور (SORBR5) وتعديلاتها لسنة 1999 و 2003
أولا : تعاريف
أ- الأعمال الترابية : يشمل تعبير الأعمال الترابية جميع أصناف التعديل والتسوية وحفر السواقي وجميع أنواع الحفريات ( القطوعات ) والإملاءات الترابية . ب سطح الأعمال الترابية Formation Level يقصد به منسوب سطح أسفل طبقة تحت الأساس في حالة الاملاءات والقطوعات .
ب- أصناف الأعمال الترابية : تكون الأعمال الترابية أما من صنف التعلية الترابية أو من صنف القطوعات العامة وتعتبر الحفريات صخرية عندما لا يمكن قطعها أو حفرها بواسطة ماكنة البلدوزر ذات قوة (350) حصان ، لا يسمح باستعمال الحجر في التعلية الترابية بعمق (40) سم عن السطح النهائي للتعلية .
ثانياً : المواد الصالحة Suitable Material
تشمل جميع أنواع التربة القابلة للحدل بموجب المواصفات لتكون إملاءات ثابتة وذات ميول جانبية مقبولة .
ثالثا: المواد غير الصالحة Unsuitable material
تشمل المواد غير الصالحة ما يلي :
- التربة الحاوية على أكثر من (%12) من المواد العضوية وزناً.
- الأغصان والجذور وجميع المواد النباتية القابلة للتحلل .
- المواد سريعة الاشتعال
- التربة الملحية أو الجبسية الحاوية على أكثر من (10%) وزناً من الأملاح القابلة للذوبان عند استعمالها في الطبقة الترابية الأخيرة التي بعمق 30 سم ، أو (20%) عند استعمالها في بقية التعلية الترابية .
- التربة الطينية التي يتجاوز فيها حد السيولة عن (70%) أو يتجاوز فيها دليل اللدونة (45).
رابعاً : تهيئة سطح الأرض
قبل التعلية الترابية :-
أ- قبل المباشرة بالتعلية الترابية والاملاءات يجب قشط وتنظيف سطح الأرض ورفع المواد غير الصالحة.
ب- حدل سطح الأرض لتصبح الكثافة الجافة للأرض الطبيعية (88%) كحد أدنى وذلك لعمق25 سم .
ج- إذا تضمن سطح الأرض حفر وسواقي ومجاري وجب مليء تلك المنخفضات وحدلها .
د- إذا كانت الاملاءات فوق تبليط سابق وجب تخديشها الى عمق لا يقل عن 15 سم وتفتيتها لكي يتم ربط وتداخل مواد الإملاء مع السطح القديم . أما إذا كان عمق التعلية الترابية الجديدة أقل من متر واحد وجب رفع التبليط السابق كلياً وأبعاده عن الطريق .
خامساً : حدل الأعمال الترابية
أ- لا يتم حدل مواد التعلية الترابية إلا عندما تكون نسبة الرطوبة فيها ضمن الحدود المقررة
ب- تقاس درجة الحدل لكل طبقة نقطتين على الأقل لكل (2000) متر مربع أو بتردد أكبر بموجب طلب المهندس المقيم.
ج- يجب أن لا تقل درجة الحدل عن 95% من الكثافة العظمى الجافة للإملاءات الترابية للحفريات الإنشائية وحفريات سواقي تصريف المياه.
د لا تقل درجة الحدل عن 95% من الكثافة العظمى الجافة للطبقة الترابية الأخيرة والأكتاف التي بعمق 30سم عن السطح النهائي ولا تقل نسبة (CBR) عن 4 % ويجب أن
لا يقل حد السيولة عن %55 ودليل اللدونة عن 30%. وتعتبر التربة التي تكون كثافتها اقل من 1.7 غم اسم غير مقبولة للاستعمال في الطبقة العليا النهائية بسمك 30 سم ويجب استبداله بمواد صالحة .
هـ- تحدل التعلية الترابية ذات الارتفاع أقل من 2 متر ( عدا الطبقة النهائية ) الى نسبة 94% من الكثافة الجافة العظمى كحد أدنى .
و- يحدل جزء التعلية الترابية ذات الارتفاع الذي يزيد على 2 متر الى نسبة 93% من الكثافة الجافة العظمي كحد أدنى .
سادساً : الانحرافات في منسوب السطوح النهائية

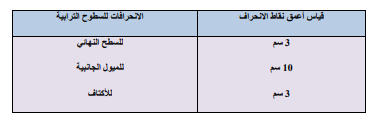

تقاس الانحرافات للسطوح الترابية باستخدام مسطرة بطول3م ويجب أن لا يتجاوز قياس أعمق نقاط الانحراف عن المسطرة حسب الجدول :
