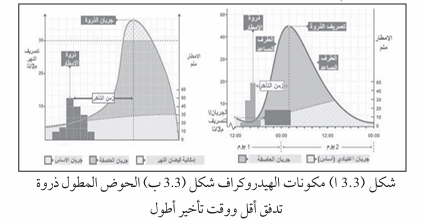

يعرض الرسم الهيدروغرافي رسمين بيانيين مخطط شريطي يوضح هطول الأمطار ورسم بياني خطي يوضح التصريف discharge قبل وأثناء وبعد العاصفة الممطرة. إذ يوضح الرسم الهيدروغرافي الطرق التي يتأثر بها النهر بالعاصفة وهذا يساعدنا على فهم أنماط التصريف لحوض صرف معين ويساعدنا على التنبؤ بالفيضانات والتخطيط لتدابير الوقاية من الفيضانات ففي الرسم البياني أدناه، فإن ذروة هطول الأمطار peak rainfall هي وقت هطول الأمطار الأعلى وذروة التصريف هي الوقت الذي يصل فيه النهر إلى أعلى تدفق له هناك تأخير لأن الأمر يستغرق وقتاً حتى تجد المياه طريقها إلى النهر وهذا ما يسمى وقت التأخر lag time يبدأ التدفق الطبيعي (الأساسي base) للنهر في الارتفاع عندما يصل الجريان السطحي والمياه الجوفية ومياه التربة إلى النهر يظهر هذا على الرسم الهيدروغرافي كالطرف الصاعد rising limb. ويظهر الطرف النازل أن المياه لا تزال تصل إلى النهر ولكن بكميات متناقصة يتم قياس الجريان السطحي / تصريف النهر بمتر مكعب في الثانية يتم قياس هطول الأمطار بالملليمتر (مم).

تتلقى الأحواض الكبيرة هطولا أكثر من الأحواض الصغيرة وبالتالي فهي أكبر حجماً من جريان المياه الحجم الأكبر يعني أيضاً فترة تأخير أطول حيث أن المياه لديها مسافة أطول لتقطعها للوصول إلى النهر الرئيسي ينتج الحوض المطول ذروة تدفق أقل ووقت تأخير أطول من الحوض المستدير، الأحواض ذات كثافة الصرف الأعلى (عدد الأنهار الرافدة) تجمع مياه الأمطاربسرعة أكبر، وبالتالي فإن فترة التأخر ستكون أقصر ويمكن أن يكون التدفق أسرع في منحدر شديد، مما يؤدي إلى ارتفاع الطرف rising limb بشكل أكثر انحداراً وزمن تأخير أقصر.

تعني الصخور النفاذة ترشحا سريعاً وتدفقاً سطحي قليلاً مما يؤدي إلى ظهور طرف مرتفع ضحل rising limb وعلى العكس في صخور غير منفذة سيؤدي إلى زيادة في التدفق السطحي وطرف مرتفع حاد ويكون الترشح أكبر عموماً في التربة السميكة، على الرغم من أن التربة الأقل مسامية مثل الطين تعمل كطبقات غير منفذة.

 إذ تشكل الكتلة الحضرية الخرسانية العارية أسطحاً غير منفذة، يخلق تطرفاً مرتفعاً ويقصر الفارق الزمني بالتصريف وفي المناطق الحضرية ستقوم الخرسانة والمباني بتوجيه هطول الأمطار إلى أنظمة التصميم والصرف بسرعة وسوف تصل هذه المياه بسرعة إلى شبكات الصرف والأنهار، مما يقلل من وقت الوصول، كما تعترض مناطق الغابات هطول الأمطار، مما يؤدي إلى إنشاء مناطق ضحلة وإطالة الفارق الزمني بفعل اعتراض الغطاء النباتي للأمطار ليتغلغل ويمتص وبالتالي يمنع الماء من التحرك بسرعة إلى النهر.
