مكاشف الطيات على الخرائط الطبوغرافية Outcrops of Folds on Topographic Maps
المؤلف:
أ.د. عبدالله بن محمد العمري ، أ.د. عادل كامل محمد
المصدر:
الجيولوجيا العامة General Geology
الجزء والصفحة:
ص 344 ـ 351
2025-07-05
19
لا تختلف الطيات كثيرا في طريقة تمثيلها على الخرائط الطبوغرافية عن تلك التي يمثل بها منكشف أي تتابع منتظم من طبقات الصخور الرسوبية المائلة على هذه الخرائط، وذلك لأن كل من جناحي الطية سواء كانت متماثلة أو غير متماثلة، غاطسة أو غير غاطسة ما هو في الحقيقة إلا تتابع منتظم من الطبقات الصخرية المائلة.
ولكي يمثل الجيولوجي الطية على الخرائط الطبوغرافية لابد أولا من أن يحدد على مسطح هذه الخارطة ذلك الخط الذي يفصل بين مجموعتين من خطوط الامتداد المرسومة على سطح أي طبقة من طبقات هذه الطية بشرط أن تتدرج قيم ارتفاعات كل مجموعة على حدة بمعدل ثابت، سواء بالزيادة أو النقص في اتجاه هذا الخط، وبذلك يكون الجيولوجي قد حدد مسار اتجاه محور الطية وهنا بعد تحديده سيتم التعامل مع الخريطه وكأنها خريطتين او مجموعتين لطبقات مائله يفصلهما حور الطية. وفي جميع الأحوال يجب أن تظهر خطوط الامتداد لكل مجموعة من هاتين المجموعتين وكذلك خط المحور موازية لبعضها البعض على مسطح الخارطة بصرف النظر عن اختلاف نوع الطية أو صنفها، يجب الأخذ في الاعتبار مراعاة التالي:
ــ إذا كانت خطوط الامتداد لكل مجموعة تتدرج في قيم ارتفاعاتها بالزيادة كلما اتجهنا ناحية خط المحور كانت الطية الممثلة على الخارطة طية محدبة. أما إذا كان التدرج في قيم الارتفاعات ناحية المحور بالنقصان فإن الطية الناتجة تكون مقعرة.
ــ إذا تساوت المسافة الأفقية التي تنحصر بين كل خط امتداد وآخر ( المسافة المضربية) على جانبي المحور فإن الطية المرسومة تكون متماثلة ، أما إذا كانت خطوط الامتداد المرسومة على أحد جانبي المحور تحصر فيما بينها مسافة مضربيه تختلف في قيمتها عن المسافة المضربية المحصورة بين خطوط الامتداد المرسومة على الجانب الآخر للمحور فإن الطية المرسومة تعرف بأنها غير متماثلة.
ــ عند تلاقي خطوط التلاصق لمنكشف أسطح طبقات الطية المرسومة على أحد جانبي محورالطية مع نظيرتها المرسومة على جانبه الآخر كانت الطية غاطسة وفي هذه الحالة يجب أن تقع جميع نقط التلاقي على طول امتداد خط المحور وتعتبر الطية غاطسة في الاتجاه الذي تتلاقى عنده خطوط التلاصق لأسطح الطبقات المطوية إذا كانت الطية محدبة وعكس ذلك في حالة الطيات المقعرة.
ــ إذا كانت خطوط التلاصق لمنكشف طبقات الطية المختلفة موازية لبعضها البعض كما توازي أيضا محورالطية كانت الطية الممثلة غير غاطسة.
ــ يكون هناك تكرار متناظر لنوعية منكشف طبقات الطية المختلفة حول خط المحور بصرف النظرعن نوعية الطية.
ــ تتميز الطية المحدبة سواء متماثلة أو غير متماثلة غاطسة أو غير غاطسة بتواجد خط محورها بين خطي تلاصق صخور لها التي تكون عادة أقدم صخور الطية عمرا، بينما في الطية المقعرة فإن محورها ينحصر دائما بين خطي تلاصق لها الذي يتكون في هذه الحالة من أحدث صخور الطية عمرا.
ــ خطوط الامتداد الممثلة لسطح أي طبقة بالطية والتي تكون مرسومة على مسطح الخارطة يمكن استخدامها هي نفسها عند تحديد خطوط الامتداد على نفس الخارطة لأي سطح طبقة أخرى قد تقع أعلاها أو أسفلها، على هذا الأساس يمكن رسم منكشف عدد من الطبقات المرصوصة بعضها فوق بعض على مسطح خارطة واحدة بواسطة مجموعة واحدة من خطوط الامتداد الممثلة السطح واحد فقط من أسطح هذه الطبقات جميعا بشرط أن يكون معلوما لدينا قيمة السمك الرأسي لكل طبقة منها فمثلا إذا كانت خطوط الامتداد المرسومة أولا على مسطح الخارطة هي للسطح السفلي لطبقة من الحجر الرملي فإنه يمكن استخدامها هي نفسها لتحديد السطح العلوي للطبقة بالمثل يمكن استخدام نفس خطوط الامتداد للسطح السفلي لطبقة الحجر الرملي أيضا لتحديد السطح العلوي لطبقة من الطفل تقع أسفلها إذا ما طرحنا من قيم ارتفاعاتها قيمة السمك الرأسي لطبقة الطفل. كما يمكننا تحديد خطوط الامتداد للسطح العلوي لطبقة الحجر الجيري عن طريق استخدام نفس مجموعة خطوط الامتداد الممثلة للسطح السفلي للحجر الرملي إذا ما أضفنا لقيم ارتفاعاتها قيمتي السمك الرأسي لكل من طبقتي الحجر الرملي والحجر الجيري وهكذا.

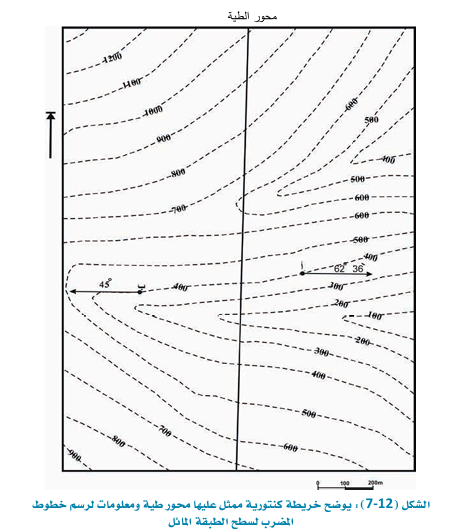

ــ يجب أن يتم استخدام الرموز والمصطلحات التركيبية المتعارف عليها بين الجيولوجيين عند تمثيل تراكيب الطيات على الخرائط الطبوغرافية مثل خط والمضرب والميل لكل مجموعه من خطوط المضرب على جانبي المحور ليسهل تحديد نوع الطية. يوضح الشكل (12-7) مثال لخارطة يظهر فيها محور طيه محدبه والذي يقسم الخارطة الى قسمين كل قسم يحتوي على معلومات لرسم خطوط المضرب وكأن كل جزء طبقة مائلة سيتم رسم خطوط المضرب لكل جزء بمعلومية ميل ونقطة لكل جزء لنفس سطح الطبقة، حيث تمثل النقطة أ للجزء الأيمن والنقطة ب للجزء الأيسر.

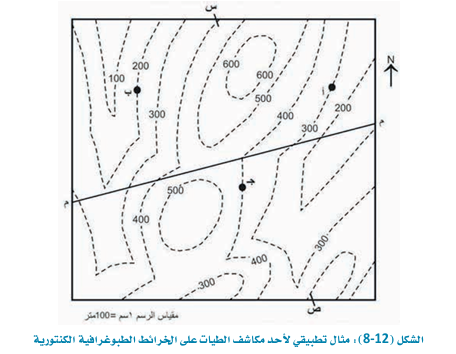

سيتم اعطاء مثال تطبيقي لخريطة طبوغرافية كنتورية لمكشف طية كما هو موضح بالشكل ( 12-8 ) وبياناته كالتالي: يمثل الخط (مم) محور طية غير معلومة، عند النقاط أ، ب يظهر السطح السفلي لطبقة من الحجر الرملي سمكها الرأسي (100م) تعلوها طبقة من الحجر الجيري سمكها الرأسي (200م) والتي تعلوها طبقة من الكونجلوميرات غير معلومة السمك وتحت طبقة الحجر الرملي طبقة من الطفلة غير معلومة السمك، وعلى الجانب الآخر من المحور يظهر عند النقطة (جـ) السطح السفلي لطبقة من الحجر الجيري. والمطلوب رسم مكاشف الطبقات ورسم القطاع ( س ـ ص)
يتم الإجابة على هذا المثال في نقاط كالتالي :
1ـ خط المحور هو خط مضرب له قيمة وبالتالي نرسم أول خط مضرب سيمر بالنقطة (أ) على ان يكون موازي لخط المحور وستكون قيمته (300) ويكون على السطح السفلي لطبقة الحجر الرملي.
2- نرسم خط مضرب آخر يمر بالنقطة (ب) وموازي للخط الأول وتكون قيمته (200) وهو أيضا على السطح السفلى لطبقة الحجر الرملي.
3ـ نقيس المسافة المضربية وهي المسافة العمودية بين خطي المضرب والتي تساوي (2 سم) ، وزاوية الميل يتم حسابها من قانون ظل الزاوية والتي تساوي (26.5 درجة) ، ثم نرسم باقي خطوط المضرب في الجزء الشمالي من الخريطة على شمال خط المحور.
4- نحدد نقاط المكشف على السطح السفلي لطبقة الحجر الرملي، ثم نرسم السطح السفلي لطبقة الحجر الرملي وهو نفسه السطح العلوي لطبقة الطفلة.
5 ـ مع إضافة سمك طبقة الحجر الرملي (200م) لقيم خطوط المضرب التي تمثل السطح السفلي لطبقة الحجر الرملي، نحصل على قيم جديدة لخطوط المضرب تمثل السطح العلوي لطبقة الحجر الرملي وهو نفسه السطح السفلى لطبقة الحجر الجيري.
6- نحدد نقاط المكشف على السطح العلوي لطبقة الحجر الرملي ونرسم السطح العلوي للطبقة.
7- يتم إضافة سمك طبقة الحجر الجيري (200م) على قيم خطوط المضرب التي تمثل السطح السفلي لطبقة الحجر الجيري لنحصل على قيم جديدة لخطوط المضرب تمثل السطح العلوي لطبقة الحجر الجيري وهو نفسه السطح السفلى لطبقة الكونجلوميرات.
8- نحدد نقاط المكشف على السطح العلوي لطبقة الحجر الجيري ونرسم السطح العلوي للطبقة.
9 - بنفس الطريقة نقوم برسم خطوط المضرب ومكاشف الطبقات على الجانب الجنوبي من المحورالمسافة المضربية في هذه الحالة تساوي (1.2 سم)، ومن خلال قانون ظل الزاوية، زاوية الميل تساوي 40 درجة.

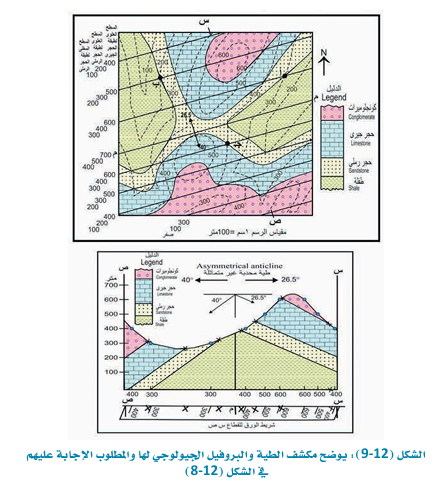

يظهر من المثال ان خط المحور هو خط مضرب مشترك قيمته (400، 500، 700) كما هو موضح بالشكل ( 12-9). المسافة المضربية على جانبي المحور تكون مختلفة وكذلك قيم الميل مختلفة واتجاهاته بعيد عن محور الطية مما يعنى وجود طية محدبة غير متماثلة. ولرسم القطاع الجيولوجي للطية يتم أولاً رسم قطاع بروفيلي ثم بعد ذلك نحدد محور الطية على شريط الورق وكذلك نقاط المكاشف ثم نرسم خط أفقي فوق القطاع وعليه خط أخر عمودي يمثل محور الطية ومن هذا الخط يتم رسم خطوط أخرى تمثل زوايا ميل الطبقات على جانبي المحور يتم رسم أسطح الطبقات موازية لزاوية الميل من نقاط المكشف الموجودة على البروفيل مع الاخذ في الاعتبار رسم خط يمثل المحور في مكانه على القطاع. تميل الطبقات بعيدا عن المحور في حالة الطيات المحدبة وتميل في اتجاه المحور في حالة الطيات المقعرة تتلاقي أسطح الطبقات عند المحور ويتم توصيلها بشكل منحني حتى تعطي الشكل العام للطية سواء أكانت محبة أو مقعرة.
