الكاشف التناسبي Proportional Counter

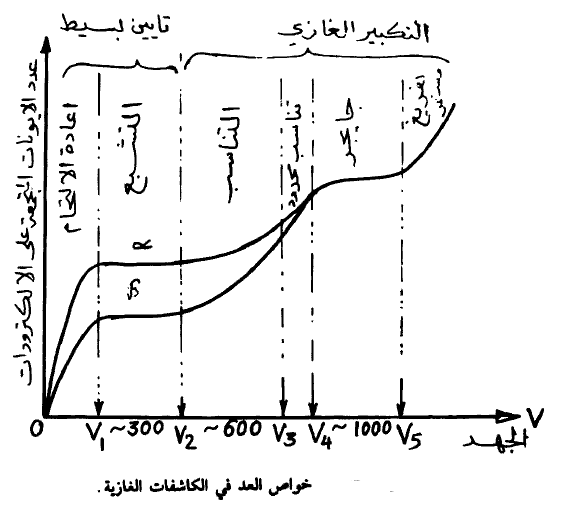

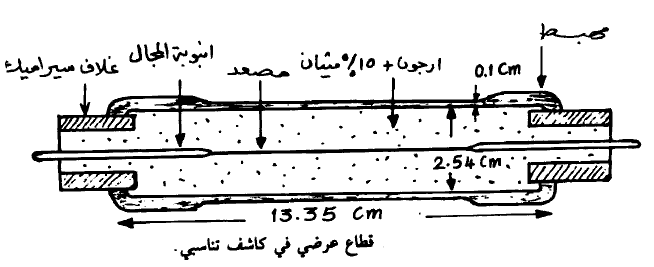

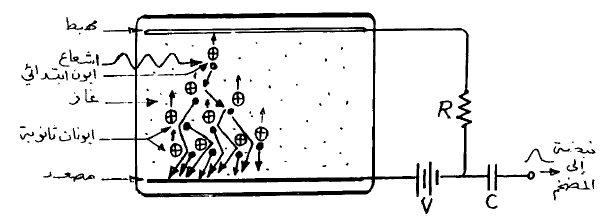

يعمل هذا الكاشف في قطاع التناسب الشكل (1). ويتركب بصورة عامة من اسطوانة معدنية هي المهبط الذي يوصل بالأرض. أما المصعد فهو عبارة عن سلك معدني دقيق يثبت على طول محور الأنبوبة وذلك كما بالشكل (2). عند سقوط الإشعاع على الكاشف تنتج إيونات ابتدائية حيث يتحرك كل إيون نحو الإلكترود المخالف له في الشحنة. وتنجرف الإلكترونات بسرعة نحو المصعد محدثة إيونات ثانوية. وعند وصول الإيونات إلى المهبط والمصعد يسري تيار كهربي في الدائرة الخارجية. وذلك كما نبينه في الشكل (3) الذي يبين الكاشف وتفاصيل الأحداث الواقعة فيه. وتنقسم الكاشفات التناسبية بصورة عامة إلى قسمين رئيسيين هما: أ- الكواشف المقفلة ب - كواشف الغاز الجاري Gas - Flow - Detectors في حالة الكاشفات المغلقة نجد أن الكاشف عبارة عن اسطوانة مقفلة تحوي غاز تناسبي مناسب. وحيث أن هذا الغاز لا يتجدد فإن زمن عمر هذه الكاشفات محدود لأن الجزيئات التي يحطمها الإشعاع لا تتجدد. كما وتساعد الشوائب الناتجة عن تصادم الإلكترونات مع الجدار الداخلي للكاشف على إنقاص عمره.
الشكل (1)
أما في حالة كاشفات الغاز الجاري: فإن الكاشف يزود بمدخل ومخرج للغاز وبذلك يتجدد الغاز باستمرار وبمعدل منخفض خلال الكاشف وبالتالي تتمتع هذه الكاشفات بعمر نصف لا نهائي لأن الجزيئات التي يؤينها الإشعاع تتجدد باستمرار.
الشكل (2)
الشكل (3)
يتكون غاز الكاشف التناسبي عموماً من خليط من الغازات الخاملة كالميثان والأرجون. كما وأنه إذا أردنا استعماله للكشف عن النيوترونات فإن هذه الغازات تخلط بغاز له القدرة على امتصاص النيوترونات مثل غاز ثالث فلوريد البورون (BF3). كما ويمكن أن تغطي الجدران الداخلية للكاشف بطبقة من مادة محولة مناسبة كالبورون الذي ينتج عن تفاعل النيوترون معه جسيمات مشحونة تعمل على تأيين الغاز ومن ثم تنتج نبضة تنقل إلى الكترونيات الجهاز وبالتالي يمكن الكشف عن الإشعاع.

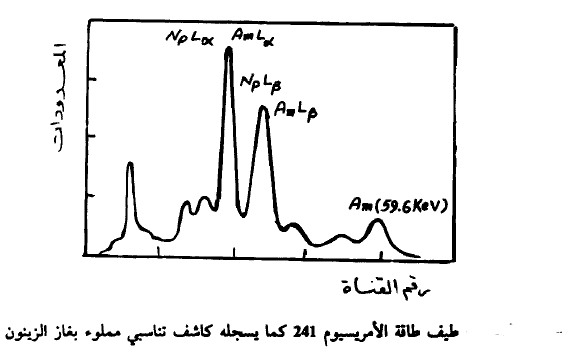

يبين الشكل (4) طيف طاقة الأمريسيوم Am241 كما يسجل كاشف تناسبي مملوء بغاز الزينون.
الشكل (4)
|
|
