وللمفاعلات النووية أنواع

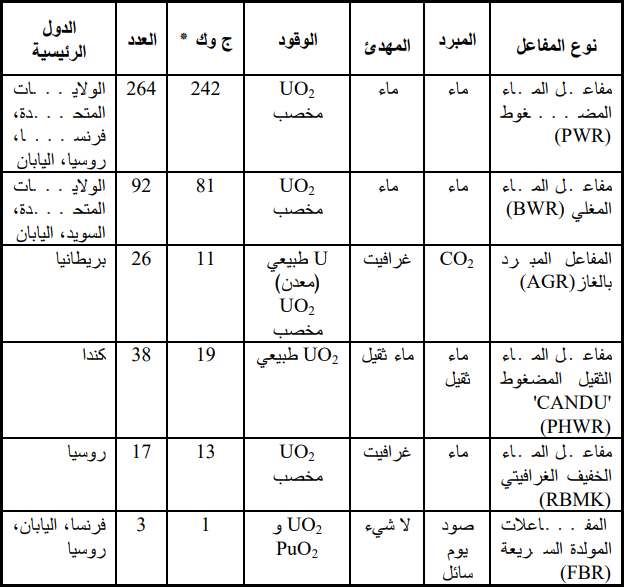

ويتميز كل نوع بتصميمه الهندسي ونوع الوقود والمهدئ والمبرد الخاص به ويختلف أيضا في الغرض من تصميمه والأنواع الرئيسية الأكثر إستخداماً في مفاعلات  هي:

أ . مفاعلات الماء الخفيف LWR : وتنقسم هذه المفاعلات

إلى نوعين هما مفاعلات الماء المضغوط PWR (شكل (3) ومفاعلات الماء المغلي BWR (شكل) (4) وتستخدم الماء الاعتيادي في التبريد والتهدئة ومعظم محطات القدرة النووية في العالم هي من هذا النوع. وتستخدم هذه المفاعلات الوقود المخصب بنسبة 3 - 5% من اليورانيوم 235- والنيترونات الحرارية في الإنشطار

شكل 1 مفاعل الماء المضغوط

شكل (2) مفاعل الماء المغلي

ب . مفاعلات الماء الثقيل HWR : تستخدم هذه المفاء لات الماء الثقيل للتهدئة والتبريد أو لأي منهما حيث يمتاز الماء الثقيل

بأنه قليل الامتصاص للنيترونات واستخدامه كمهدئ يساعد على تصميم المفاعل لاستخدام وقود اليورانيوم الطبيعي (0.7% يورانيوم

-235 و99.2% يورانيوم (238) وكانت كندا أول من قام بتطوير هذا النوع من المفاعلات ولذلك .

شكل (5) مفاعل الماء الثقيل المضغوط

ج . المفاعلات المتقدمة المبردة بالغاز AGR : وتستخدم الغرافيت كمهدئ وفي الغالب غاز ثاني أكسيد الكربون كمبرد وبريطاني ما هي أول من طور مثل هذه المفاعلات. وتستخدم اليورانيوم 235 المخصب بنسبة 2.5 – 3.5 (شكل 6) .

وفي هذه المرحلة من دراستنا للكون، لا نحتاج إلى ملاحظة أن العلماء يخبروننا بأنه في أول جزء من الثانية من وجود الكون كان بسيطاً ورائعا وأنيقا، كما يمكن أن يكون. وكان يتكون من محيط من نوع واحد من الجسيمات، وأخذت هذه الجسيمات تتفاعل مع بعضها عبر نوع واحد من القوة الكونية.

وبينما أشعر بمتعة أن أخبر جماهيرى الحبيبة التي تتابعني إلى هذا الحد البعيد

من تاريخ الكون، أن كل شيء يتفاقم منذ ذلك الوقت .

شكل (6) المفاعل المتقدم المبرد بالغاز

. المفاعلات المولدة السريعة FBR : لقد تم تطوير هذا النوع من المفاعلات التي بإمكانها أن تولد مواداً انشطارية أكثر مما تستهلك وتأخذ تصاميمها أشكالاً مختلفة، كما أن وقودها وموائع تبريدها هي الأخرى متعددة. وتستخدم هذه المفاعلات النيترونات السريعة في الإنشطار واليورانيوم الطبيعي كوقود ولا تحتاج إلى

مهدئ
